스프링 MVC 구조

전체 구조

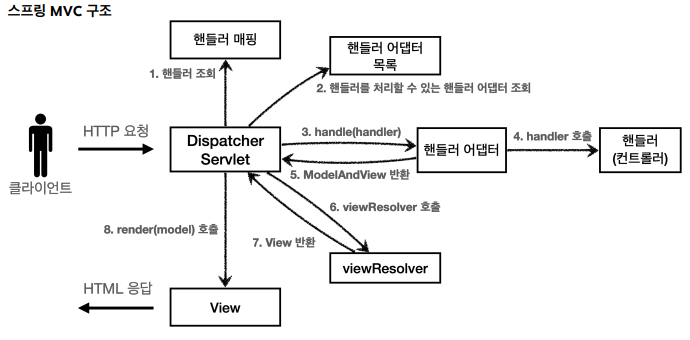

스프링 MVC의 구조는 다음 그림과 같다.

그림에서 볼 수 있듯이 Front Controller 패턴 구조를 사용하고 있다.

Front Controller 패턴에 대한 내용은 다음 글에 정리하였다.

Front Controller 패턴

DispatcherServlet

위 그림의 front controller 역할을 DispatcherServlet 클래스가 맡고 있다.

DispatcherServlet의 상속 관계는 다음과 같다.

DispatcherServlet > FrameworkServlet > HttpServletBean > HttpServlet

이를 보면, DispatcherServlet은 결국 HttpServlet을 상속받으며, 서블릿으로 동작한다는 것을 알 수 있다.

DispatcherServlet에서 doDispatch라는 함수가 주요한 역할을 하는데,

이 함수의 흐름을 파악하면 스프링 MVC의 구조를 대강 파악할 수 있다.

doDispatch 함수는 FrameworkServlet의 service 함수를 시작으로 여러 메서드가 호출되면서 호출된다.

다음은 예외처리, 인터셉터 기능이 제외된 doDispatch 함수이다.

protected void doDispatch(HttpServletRequest request, HttpServletResponseresponse) throws Exception {

    HttpServletRequest processedRequest = request;
    HandlerExecutionChain mappedHandler = null;
    ModelAndView mv = null;

    // 1. 핸들러 조회
    mappedHandler = getHandler(processedRequest);
    if (mappedHandler == null) {
        noHandlerFound(processedRequest, response);
        return;
    }

    // 2. 핸들러 어댑터 조회
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    // 3. 핸들러 어댑터 실행 -> 4. 핸들러 실행 -> 5. ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
    // 뷰 렌더링 호출
    render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {

    View view;
    String viewName = mv.getViewName();

    // 6. ViewResolver 호출, 7. View 반환
    view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

    // 8. 뷰 렌더링
    view.render(mv.getModelInternal(), request, response);
}

동작 순서

동작 순서는 다음과 같다.

순서	단계	설명
1	핸들러 조회	요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2	핸들러 어댑터 조회	실행 가능한 핸들러 어댑터를 조회한다.
3	핸들러 어댑터 실행	핸들러 어댑터를 실행한다.
4	핸들러 실행	핸들러 어댑터가 실제 핸들러를 실행한다.
5	ModelAndView 반환	핸들러가 반환하는 정보를 ModelAndView로 변환하여 반환한다.
6	ViewResolver 호출	뷰 리졸버를 찾고 실행한다.
7	View 반환	뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 변경하고, 뷰 객체를 반환한다.
8	뷰 렌더링	뷰를 통해 렌더링한다.

세부 구조

다음으로 각각의 구조에 대해 세세히 살펴보자.

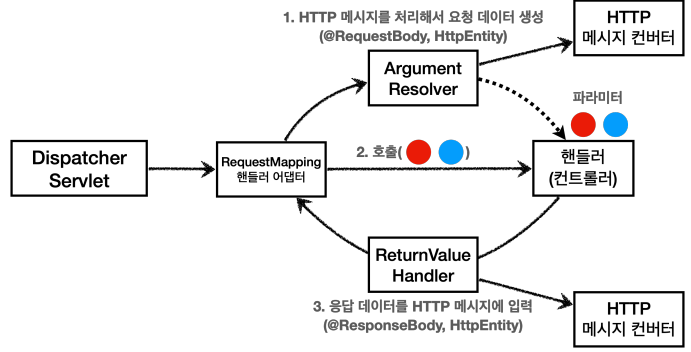

이때, 핸들러 어댑터와 컨트롤러 사이에 세부적으로 Argument Resolver, ReturnValueHandler, HttpMessageConverter 구조가 존재한다.

---

HandlerMapping

• 요청 URL에 매핑된 핸들러(컨트롤러)를 반환하는 역할을 한다.
• 인터페이스이며, 구현된 클래스 종류는 다양하다.

  순서	핸들러 매핑 유형	설명
  0	RequestMappingHandlerMapping	@RequestMapping을 사용한 애노테이션 기반 컨트롤러
  1	BeanNameUrlHandlerMapping	스프링 빈의 이름으로 핸들러를 찾음
  ...	...	...

• 실무에서는 RequestMappingHandlerMapping을 많이 사용한다.

---

HandlerAdapter

• 해당 핸들러가 실행될 수 있도록 하는 어댑터 역할을 한다.
• 핸들러에 맞는 어뎁터가 실행되면 핸들러가 실행되고 ModelAndView를 반환한다.
• 인터페이스이며, 구현된 클래스 종류는 다양하다.

  순서	핸들러 어댑터 유형	설명
  0	RequestMappingHandlerAdapter	@RequestMapping을 사용한 애노테이션 기반 컨트롤러에 대한 처리
  1	HttpRequestHandlerAdapter	HttpRequestHandler 처리
  2	SimpleControllerHandlerAdapter	Controller 인터페이스(애노테이션X, 과거에 사용) 처리
  ...	...	...

• 실무에서는 RequestMappingHandlerAdapter을 많이 사용한다.

---

ViewResolver / View

• 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.
• 인터페이스이며, 구현된 클래스 종류는 다양하다.

  순서	뷰 리졸버 유형	설명
  1	BeanNameViewResolver	빈 이름으로 뷰를 찾아서 반환 (예: 엑셀 파일 생성 기능에 사용)
  2	InternalResourceViewResolver	JSP를 처리할 수 있는 뷰를 반환
  ...	...	...

• JSP 경우 forward()를 통해 JSP로 이동한 후 렌더링 되며, 그 외의 뷰 템플릿은 실제 뷰를 렌더링한다.
• Thymeleaf의 경우 ThymeleafViewResolver를 등록해야 하지만, 라이브러리를 추가하면 자동화해준다.

---

ArgumentResolver(HandlerMethodArgumentResolver)

• HttpServletRequest , Model, @RequestParam , @ModelAttribute, @RequestBody , HttpEntity 같은 파라미터 기능을 유연하게 처리하는 역할을 한다.
• 해당 파라미터를 지원하는지 체크하며, 지원할 경우 객체를 생성해 컨트롤러 호출 시 넘어가게 만들어 준다.

---

ReturnValueHandler(HandlerMethodReturnValueHandler)

• ArgumentResolver와 비슷하며, 응답 값을 변환하고 처리한다.

---

HttpMessageConverter

• 요청의 경우 @RequestBody를 처리하는 ArgumentResolver 또는, HttpEntity를 처리하는 ArgumentResolver가 HTTP 메시지 컨버터를 사용해 필요한 객체를 생성한다.
• 응답의 경우 @ResponseBody를 처리하는 ReturnValueHandler 또는, HttpEntity를 처리하는 ReturnValueHandler가 HTTP 메시지 컨버터를 호출해서 응답 결과를 만든다.
• 인터페이스이며, 구현된 클래스 종류는 다양하다.

  순서	Http 메시지 컨버터 유형	클래스 타입	미디어 타입	설명
  0	ByteArrayHttpMessageConverter	byte[]	*/*	byte[] 데이터 처리
  1	StringHttpMessageConverter	String	*/*	String 문자로 데이터 처리
  2	MappingJackson2HttpMessageConverter	객체 또는 HashMap	application/json 관련	application/json 처리

• 요청의 경우 메시지 컨버터가 메시지를 읽을 수 있는지 확인하기 위해 canRead() 를 호출하며, 조건을 만족하면 read()를 호출해서 객체를 생성하고 반환한다.
• 응답의 경우 메시지 컨버터가 메시지를 쓸 수 있는지 확인하기 위해 canWrite() 를 호출하며, 조건을 만족하면 write()를 호출해서 HTTP 응답 메시지 바디에 데이터를 생성한다.

확장

위의 세부 구조들은 인터페이스로 제공을 하기 때문에, 필요하다면 기능을 확장할 수 있다.

실제로 기능을 확장할 일이 많지 않지만 필요할 경우 WebMvcConfigurer를 검색해보면 된다.

출처: 김영한, 「스프링 MVC 1편 - 백엔드 웹 개발 핵심 기술」, 인프런
